壁厚
盡需要多，盡可能少
在工程塑料零件的設(shè)計中，經(jīng)驗表明，有一些設(shè)計要點要經(jīng)常考慮，因此可將這些要點提煉為簡單的設(shè)計指南。這些要點之一就是的設(shè)計。對零件質(zhì)量有重要影響。
對特殊零件標(biāo)準(zhǔn)的影響
改變一個零件的，對以下主要性能將有顯著影響：
零件重量
在模塑中可得到的流動長度
零件的生產(chǎn)周期
模塑零件的剛性
公差
零件質(zhì)量，如表面光潔度、翹曲和空隙
流程與的比率

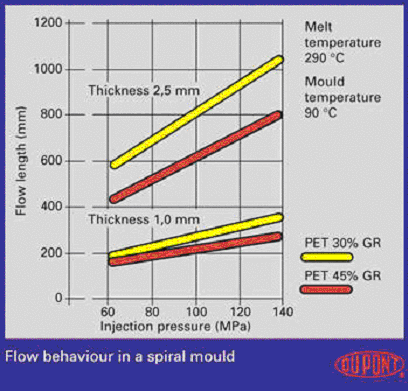

在設(shè)計的最初階段，有必要考慮一下所用材料是否可以得到所要求。流程與的比率對注塑工藝中模腔填充有很大影響。如果在注塑工藝中，要得到流程長、而薄，則聚合物應(yīng)具有相當(dāng)?shù)牡腿廴谡扯龋ㄒ子诹鲃尤劢猓┦欠浅１匾摹榱松钊肓私饩酆衔锶刍瘯r的流動性能，可以使用一種特殊的模具來測定流程（圖1、圖2）。
圖1
圖2
撓曲模量與的函數(shù)關(guān)系
一塊平板的抗撓剛度由材料特有的彈性模數(shù)和該塊版的橫截面的轉(zhuǎn)動慣量所決定。如果未經(jīng)任何考證就自動增加以改進塑料制品的剛性，通常會導(dǎo)致出現(xiàn)嚴重問題，對結(jié)晶材料尤為如此。對玻璃纖維增強材料，改變也會影響玻璃纖維的取向。靠近模具壁面，纖維按照流體流動方向取向。而在模具壁面橫截面的中央部位，纖維取向混亂，從而導(dǎo)致出現(xiàn)湍流。
圖3
對于玻纖增強塑料，有一個可精確區(qū)分出制品剛度的邊界區(qū)，這個邊界區(qū)將隨而減少。這就解釋了為什么當(dāng)增加則撓曲模量將減低（圖4）。根據(jù)標(biāo)準(zhǔn)測試條(3,2 mm)所確定的強度值不能直接用來確定，否則將產(chǎn)生偏差，為估計出制品的性能，有必要使用安全系數(shù)。
圖4
所以說，如果不考慮后果就增加，將使材料和生產(chǎn)成本增加，而剛性并未有增加。
圖5
是否要增加？
