焊接技術
最佳裝配技術---第二部分
除了在本系列第7部分中所描述的裝配技術外，塑料零件連接中還可以使用許多其他不同的焊接方法。為確保低成本、有效功能設計，在設計的早期階段，十分有必要選擇一種適宜的焊接方法，并對所需連接幾何形狀給予充分考慮。
對不用其他裝配零件而永久性聯結的塑料零件的裝配可采用焊接方法。焊接方法的選擇依據以下幾種標準：根據模塑零件的幾何形狀，所使用的原料, 成本、總生產周期的綜合因素，裝配部位所要求的機械性能和外觀質量。
不同焊接方法

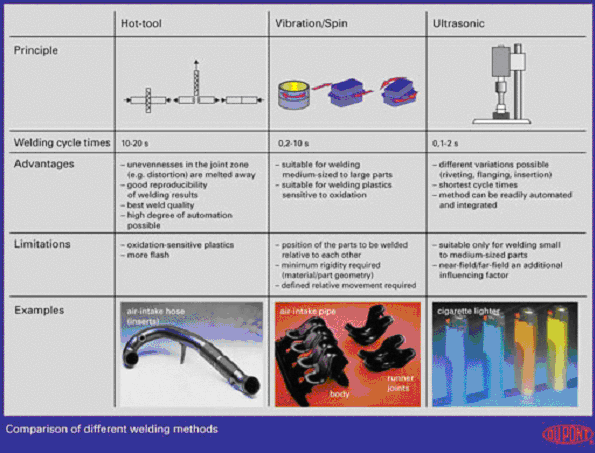

大規模生產中，有許多不同的廉價的焊接方法。最常用的塑料工程零件的焊接方法有（圖1）：
§ 高溫工具焊接
§ 旋轉焊接
§ 振動焊接
§ 超聲焊接
其他方法有：
§ 高頻焊接
§ 感應焊接
§ 熱氣焊接
還有一些新的方法正在開發中（例如激光焊接），但尚未在工業中獲得廣泛使用。
在所有方法中，都要使用加熱（使塑料表面融化再粘接）和加壓。通常通過接觸或輻射發熱、內部或外部摩擦發熱，或用電加熱等方式提供熱量。
選擇合適方法
為得到高質量、重復性好的焊接質量，需要選擇一種合適的焊接方法，以使焊接參數最優化，并確保需要焊接的零件設計正確，與所選用的焊接方法相匹配。焊機制造商不僅要提供標準設備，還要提供適合各種各樣焊接任務的特殊焊接設備。在決定選用某種焊接方法前，與設備制造商或樹脂供應商進行商議探討是十分明智的選擇。
不同的焊接特點
從理論上講，所有熱塑性塑料都是可以焊接的。但是有時塑料的焊接性能相當不同。非晶態聚合物和半結晶聚合物不能焊接在一起。由于水氣會影響焊接質量，所以尼龍等吸水性塑料焊接前需要預先干燥。為使焊接質量最好，尼龍零件最好注塑后立即焊接，或焊接前將之放在干燥環境中。玻璃纖維和穩定劑等樹脂添加劑同樣會影響焊接質量。選擇適宜的工藝參數和零件設計，未增強塑料的焊接裝配件的強度可以和其原料相媲美。對于玻璃纖維增強塑料而言，在焊接區域上，由于纖維分離和再取向使得強度減弱，這一點在設計中必須予以考慮。

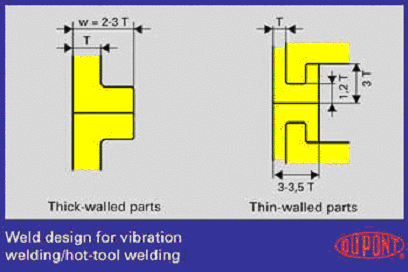

圖2
正確的焊接設計
高質量焊接的基本保證在于焊接剖面的正確設計。在圖2和圖3中所示剖面圖中顯示了正確的基本設計。如果對焊接區域外觀有特殊審美要求，則需要考慮特殊幾何形狀。
