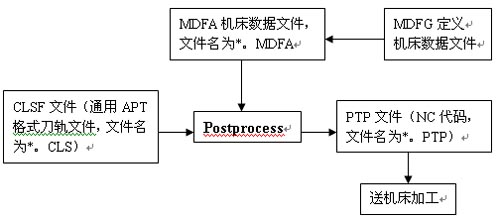

一、UG/CAM 后置處理原理圖
二、UG/CAM作后置處理的方法
1、在 Manufacturing Operation Manager 里 通過 Export 生成 CLSF 文件
2、ToolBoxCLSF 進入 CSLF Manager
3、選 Postprocess 進入數控后處理菜單 NC Postprocessing
4、指定機床數據文件 MDFA Specify
5、設置 NC Output 成為 File
6、指定 輸出的NC文件名 Output File
7、Postprocess后處理，生成 NC 代碼 *.Ptp 文件
三、如何定義機床數據文件MDFA
（一） 進入MS-DOS方式，用菜單對話方式定義，以下是定義的過程，帶底紋部分是用戶輸入
-------------------------------------------------------------------------------------------------------------------
C:\>c:\eds140\mach\mdfg 執行UG帶的mdfg .exe 文件
MDFG VERSION 13.0.3
1. EDIT AN MDFA/MDF
2. CREATE NEW MDFA
3. TERMINATE
ENTER SELECTION:
2 建立新的MDFA，若修改MDFA選 3
FILE NAME (default extension: mdfa)
MDFA TO CREATE?
Test 給MDFA文件名
**creating test.mdfa**
SELECT THE INPUT DATA TYPE
1.>ALL DATA VALUES ARE ENTERED IN INCH UNITS
2. ALL DATA VALUES ARE ENTERED ON METRIC UNITS
ENTER SELECTION:
2 用米制單位
GENERATE MDFA FILE test.mdfa
MDFG主菜單，共有14項，常用的是 1-6和14。
1.> MACHINE TOOL TYPE – MILL
機床類型選擇
2. MACHINE TOOL COORDINATE AXES VALIDITY
確定機床遠動軸代碼格式
3. PREPARATORY, AUXILIARY, AND EVENT CODE FORMATS
確定G代碼和M代碼格式 程序頭尾固定輸出格式定義
4. MACHINE TOOL MOTION CONTROL
確定是相對/絕對、英／公制、圓弧直線插補編碼等
5. POSTPROCESSOR COMMAND
確定機床命令控制
6. LISTING AND PUNCH CONTROL
確定NC程序的格式
7. LISTING COMMENTARY DATA
8. INITIAL CODES
9. RUN TIME OPTIONS
10. EDIT WORD ADDRESS CHARACTER OUTPUT SEQUENCE
11. OUTPUT FILE VALIDATION
12. PRINT MDF SUMMARY
13. RENAME FILE
14. FILE/TERMINATE
存盤退出
ENTER SELECTION:
---------------------------------------------------------------------------------------------------------------------
（二） 以MDFG主菜單為基礎，以下是常用的一些選項
1、坐標軸數值的表示 2-1-1 （選菜單2、再選1、再選1。 下同）
|
