通過垂直于草繪平面拉伸截面輪廓可創建偏移剖面。此類型剖面對于打開零件以單個剖面顯示多個特征是很重要的。應用偏距橫截面時有如下限制：草繪截面必須是一個不封閉截面。偏移剖面可以含剖面線但不能填充。開口截面的第一段和最后一段必須是直線段。在圖形中切減面箭頭方向應顯示為垂直指向這些尾段。在圖形中，不論橫截面是否垂直或水平于屏幕，總會出現橫截面邊界。圓形的和樣條剖面幾何創建出不可修改的水平剖面線（參見下例）。

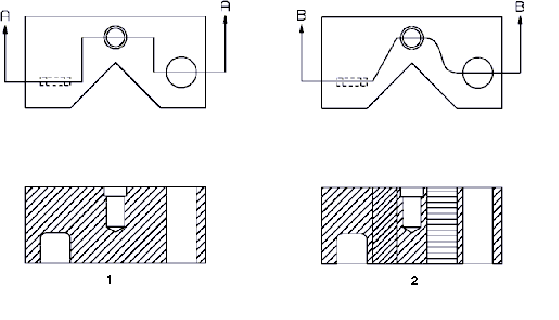

適當的橫截面不適當的橫截面
