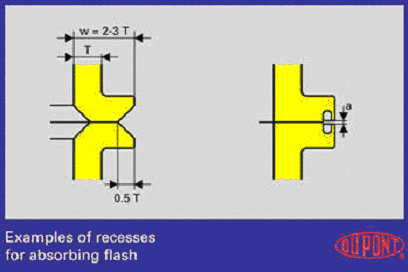

圖3 此圖給出通過凹槽以吸收多余材料，從而避免飛邊（圖4）。薄壁零件設計時需要在零件雙方之間加入一個導槽，這樣，當使用一定的焊接壓力時，零件壁不會移動而偏離預定位置。
圖4
圖5 超聲焊接的特點

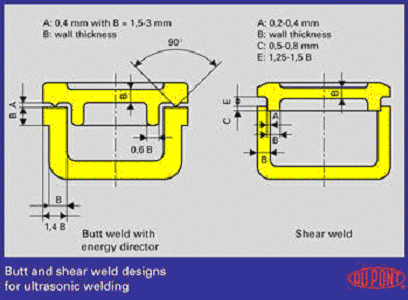

半結晶聚合物熔點變化劇烈，當加熱時，聚合物瞬間從固相轉變成液相。因此，對半結晶塑料的超聲焊接中，最好使用剪切焊接（圖5）。由于非晶態塑料有一個軟化范圍，所以非晶態塑料的焊接設計相對次要些。圖6給出近聲場和遠聲場焊接方法的示意圖。靠著接觸點之間距離的不同，超聲波將擺動傳至工件內，并使接觸面間粘合連接起來。總的說來，近聲場焊接對所有塑料都會有很好的效果。對于低彈模數塑料的焊接最好采用近聲場焊接方法。
圖 6
